一概述：

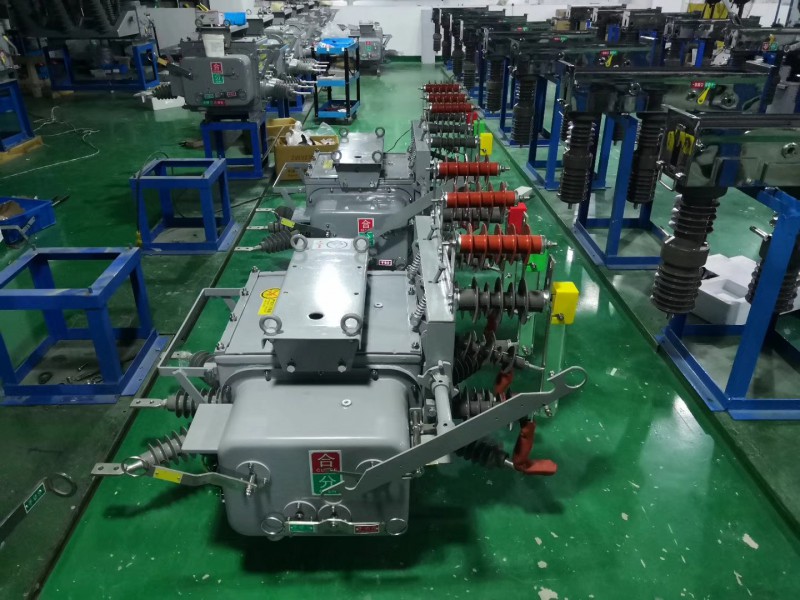

ZW20-12型户外交流高压分界真空断路器是一款用户分界开关.
主要由ZW20-12型真空断路器本体,故障检测控制器及外置电压互感器三大部分组成
三者通过航空插座及户外密封控制电缆进行电气连接，具有故障检测功能,保护控制功能及通讯功能
能可靠判断,检测界内与界外毫安级零序电流及相间短路故障电流,实现自动切除单相接地故障和相间短路故障
本体开关是真空方式灭弧并且采用SF6气体绝缘,箱体参考了日本东芝公司的气体密封,防爆,绝缘结构技术
整体密封性能优良,内部充入的SF6气体不泄漏,不受外界环境影响,
其弹簧操动机构进行了小型化及性能优化设计,动作可靠性比国内传统的弹簧机构有显著提高主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。
产品性能可靠是一种真正的免维护产品。
二ZW20真空断路器使用环境条件：
1、周围空气温度：-40℃~+40℃；日温差：日温变化不大于25℃；根据SF6气体物质性质，当环境温度在-40℃时，如箱体内部气压为0.05Mpa，此时SF6仍为气态，保证产品正常工作。(当环境温度-40℃，表压为0.05Mpa时，SF6液化点为-55℃；零表压，SF6液化点不会超过-60℃)。
2、风速不大于35m/s；
3、无易燃、baozha危险、强烈化学腐蚀物(如各种酸、碱或浓烟等)和剧烈振动的场所。
4、海拔：≤1000m；
5、覆盖厚度：10mm；
6、空气污秽程度：IV级；
7、地震烈度：≤7度；
8、电网中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
三 主要技术参数：
3.1断路器的额定参数见表1
|
序 号 |
项 目 |
单 位 |
数 值 |
|
1 |
额定电压 |
KV |
12 |
|
2 |
额定频率 |
Hz |
50 |
|
3 |
额定电流 |
A |
630 |
|
4 |
额定短路开断电流 |
KA |
20 |
|
5 |
额定峰值耐受电流（峰值） |
KA |
50 |
|
6 |
额定短时耐受电流（4S） |
KA |
20 |
|
7 |
额定短路关合电流（峰值） |
KA |
50 |
|
8 |
机械寿命次数 |
次 |
10000 |
|
9 |
额定短时开断电流开断次数 |
次 |
30 |
|
10 |
工频耐压（1min）：干试（相间、对地/断口） |
KV |
42/48 |
|
11 |
雷电冲击耐受电压（峰值）相间、相对/断口 |
KV |
75/85 |
|
12 |
额定操作顺序 |
KV |
分-0.3s-合分-180s-合分 |
|
13 |
额定操作电压辅助回路额定电压 |
V |
AC220 |
注：当产品使用场地的海拔超过1000m时，绝缘耐压应按GB/T11022-1999进行相应的修正。
3.2 断路器装配调整参数见表2
|
序 号 |
项 目 |
单 位 |
数 值 |
|
1 |
触头开距 |
mm |
9+1-0.5 |
|
2 |
触头超行程 |
mm |
3+1-0.5 |
|
3 |
平均分闸速度 |
m/s |
1.2±0.2 |
|
4 |
平均合闸速度 |
m/s |
0.6±0.2 |
|
5 |
触头合闸弹跳时间 |
ms |
≤2 |
|
6 |
箱体内极间中心距离 |
mm |
135 |
|
7 |
箱体外极间中心距离 |
mm |
280 |
|
8 |
三相分闸同期性时差 |
ms |
≤2 |
|
9 |
每极回路直流电阻 |
μΩ |
≤200 |
|
10 |
合闸时间 |
ms |
≤45 |
|
11 |
分闸时间 |
ms |
≤45 |
|
12 |
动触头允许磨损厚度 |
mm |
3 |
|
13 |
合闸时触头压力 |
N |
2000±200 |
|
14 |
SF6气体额定压力（表压） |
MPa |
“0” |
|
15 |
净重 |
Kg |
185 |
3.3 操作机构主要技术参数
3.3.1 、储能电机：采用直流串激电动机，其技术数据如表3
型号YJ220-5301BS额定电压（直流220V） 正常工作范围（85%~120%额定工作电压）
额定功率（20W）额定电压下储能时间（≤5s）
3.3.2 、手动储能操作力：采用机构所配储能手柄时操作力小于25公斤。
3.3.3 、合闸电磁铁：采用螺管式电磁铁，其线圈技术数据如表4。
额定电压(直流220V) 额定电流(3．9A) 额定功率(860W) 20℃时线圈电阻(56Ω)
正常工作电压范围(65%~110%额定工作电压)
3.3.4 分闸电磁铁线圈技术参数，同合闸线圈。
3.4 电流互感器在断路器的本体内A、C相各配置1只电流互感器，变比400/5，用于相间保护。
3.5 零序电流互感器
在断路器本体内配置零序电流互感器1只，变比20/1，在零序电流0.1~5A区段，有着良好的线性关系，额定负载下（0.1VA）的变比误差小于3%，当零序电流为400A时，二次输出电流不小于5A。
3.6 、操作电源
3.6.1 断路器工作时需要操作电源。操作电流可以外引交流或直流220V电源，但一般是在10KV线路上外置操作电源变压器或电压互感器，以获得交流220V操作电源,容量1kva,重量45kg。
3.7 控制器技术参数见表5
|
序号 |
项 目 |
单 位 |
参 数 |
|
1 |
输入工作电压 |
V |
AC220 |
|
2 |
输入工作电压频率 |
HZ |
50 |
|
3 |
输入工作电压允许波动范围 |
% |
±20 |
|
4 |
整机功耗 |
W |
＜10 |
|
5 |
采样相电流一次输入值 |
A |
0~3600 可调 |
|
6 |
采样零序电流一次输入值 |
0~20 |
|
|
7 |
电量输入值采样误差 |
% |
±5 |
|
8 |
过流保护一次电流整定范围（二次） |
A |
0~1500 可调 |
|
9 |
速断保护一次电流整定范围（二次） |
0~3600 可调 |
|
|
10 |
过流保护动作延时时间值 |
ms |
0~5000 可调 |
|
11 |
零序保护一次电流整定范围 |
A |
0~20 可调 |
|
12 |
零序保护动作延时时间值 |
S |
0~1200 可调 |
|
13 |
重合闸次数 |
次 |
0~1 |
|
14 |
第一次重合时间 |
S |
0~9.9 |
|
15 |
简单遥控器距离 |
米 |
100 |
|
16 |
控制器净重 |
kg |
12 |
四 本体的基本结构：

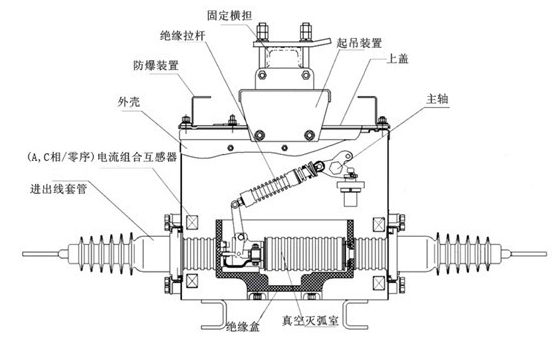

4.1 断路器本体结构
断路器本体结构由导电回路、绝缘系统、密封件及壳体组成。导电回路由进出线导电杆、导电夹、软连结与真空灭弧室连接而成。本产品采用SF6气体绝缘。进出线绝缘套管采用环氧树脂和硅橡胶整体浇注，为减少开关体积，A、C两相采用拐角套管，保证良好的外绝缘；内部采用复合绝缘结构，在不充SF6气体的情况下，也能达到相应的绝缘水平。本产品采用成熟的密封结构。机构罩及壳体上盖采用冲压成型槽密封，输出指针轴采用双层“O”型圈密封，进出线套管整体浇注，保证良好的气密性。
4.2 操动机构 本产品操动机构为电动储能，电动分合，同时具有手动储能，手动分合，整个结构合闸弹簧、储能系统、分合闸线圈、手动分合闸系统、辅助开关及储能指示等部件组成
