一 概述:
架空线路馈线自动化柱上自动化负荷开关包括负荷开关本体、开关控制单元(FTU)、户外电压互感器三部分,三组件以户外防护控制电缆及户外航空接插件进行成套电气连接,设备自身可实现自动化功能。
要求柱上自动化负荷开关能自动控制开关分合,完成架空线路故障监测、隔离及非故障段恢复供电功能。
使用环境条件
1海拔高度不超过2000米。
2环境温度:气温:+45℃ 气温:-10℃ (户外)日温差:25K
3覆冰厚度:10mm
4月平均相对湿度(25℃):≤90%
5污秽等级:Ⅳ级外绝缘爬电比距31mm/kV
6耐地震能力:不超过8度,水平加速度0.15g
7日照强度(风速0.5m/s时):0.1W/cm2
8风速:≤35m/s
系统运行条件
1系统额定频率:50Hz
2系统电压:10kV,系统运行电压(Um):12kV
3系统中性点接地方式:满足中性点经低值电阻接地、中性点经消弧线圈接地以及其他接地方式的要求。

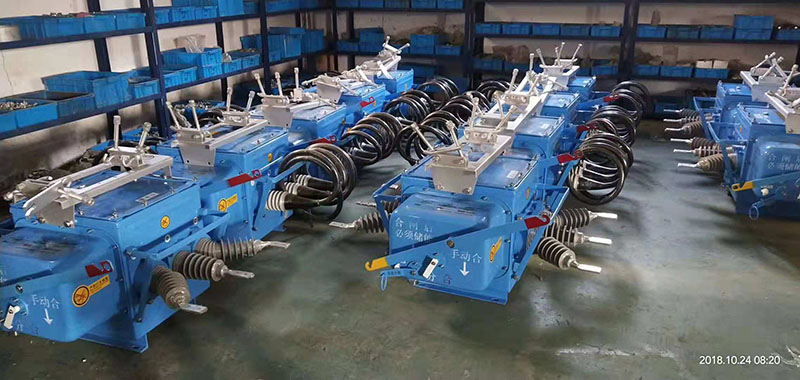

结构特点
1开关本体结构和功能
(1)柱上自动化负荷开关是全绝缘全密封开关设备,设备具备15年免维护运行条件,并具备防爆功能。
(2)柱上自动化负荷开关可SF6灭弧和真空泡灭弧。电气组合装置操作机构分闸时必须具备真空开关先于隔离断口分闸功能;相应合闸时动作次序相反。
(3)密封箱体内SF6气体,气体年漏气率不大于0.5%。
(4)柱上智能负荷开关外壳采用冷板材料喷塑,并保证15年以上不生锈。
(5)开关带电部分不外露,避免污秽。开关密闭箱体设置有异常压力安全释放点或区域。
(6)开关采用弹簧储能、电磁操作机构,具备手动/自动操作功能,并互为闭锁。开关外壳上有明显“分”、“合”、“自动”及“手动合闸”等指示,安装运行后可以清晰地识别开关合、分闸位置,分合闸指示与开关分合闸位置对应一致。
(7)开关具备电动操作和自动化接口,控制接口采用全密封航空接插件。
(8)开关配置专用接地引线安装位置、安装螺栓及接地标志。
(9)开关与电源变压器(PT)、控制器(FTU)配套后,能够实现不依赖于后台和通信系统,依靠设备本身的智能功能在线路发生故障时,能够自动隔离线路故障区域,恢复正常区间送电。
2负荷开关及控制器成套设备整体功能
(1)成套设备可安装于主干线任一分段位置或分支线首端T接点位置,配备三相电流互感器以及电压互感器,能检测线路电压、负荷电流、故障电流。
(2)成套设备内置GSM通讯模块,有GSM短信通信功能。具有遥测、遥信、遥控功能,当开关动作时,及时发送事件上报短信。操作用户可兼容手机方式和后台控制管理系统,采用中文短信格式,操作简单,操作用户通过授权可为一个高级操作用户及1-3个低级查询用户,高级用户可进行遥控分、合,增减低级用户,修改开关编号等控制操作及查询操作,低级用户只可进行查询操作。
三 开关内部结构示意:
3GSM通讯方式系统图
二 开关技术参数:
开关本体主要性能参数
序号 |
项目 |
单位 |
数值 |
||
1 |
额定电压 |
kV |
12 |
||
2 |
额定电流 |
A |
630 |
||
3 |
额定频率 |
Hz |
50 |
||
4 |
额定工频耐受电压1min |
相间/相对地 |
干试 |
kV |
42 |
湿试 |
34 |
||||
断口 |
干试 |
48 |
|||
5 |
额定雷电冲击耐受电压 |
相间/相对地 |
75 |
||
断口 |
85 |
||||
6 |
有功负载开断电流/次数 |
A/次 |
630A/≥100次 |
||
7 |
额定短路关合电流(峰值) |
kA |
50 |
||
8 |
额定短时耐受电流 |
kA |
20 |
||
9 |
额定短路耐受持续时间 |
s |
4 |
||
10 |
额定峰值耐受电流 |
kA |
50 |
||
11 |
额定控制电压 |
V |
220 |
||
12 |
机械寿命 |
次 |
≥10000 |
搬运、运输和安装
1搬运、运输
开关在搬运、安装时,严禁搬抬电缆进出线套管、开关操作手柄和操作机构外壳。运输时必须整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜,需采取防震措施。起吊负荷开关时,必须勾住箱体上的吊装装置。
2安装
(1)开关本体为全密封结构,不能拧紧或松动开关的箱体螺丝。
(2)开关安装时应注意开关的相序和10kV电网的A、B、C三相一致(开关机构侧为A相)。
(3)未插开关电缆时,请注意开关插座内的电流短路环是否存在,插入前,应取下电流短路环,开关运行中,严禁拔开关电缆的两个插头。
