一、一二次融合成套柱上开关产品简述：

FLW34-12户外柱上SF6负荷开关是我公司相应国网一二次融合成套柱上开关入网新要求而开发的新一代产品，开关配置完全符合国网一二次融合成套要求，便于国网统一采购，批量化生产。开关结构紧凑，布局合理，功能齐全，各项指标均符合国网一二次融合要求；采用统一参数的保护CT、零序CT和零序电压传感器，具有测量范围宽，测量精度高，可靠性高的特点，模拟量齐全便于准确判定线路各种故障。

二、一二次融合成套柱上开关主要技术参数如下：

序号	名称			单位	数据
1	额定电压			kV	12	24	40.5
2	额定频率			Hz	50/60	50/60	50/60
3	额定绝缘水平 (所充SF6气体0.07Mpa / 20℃时）	雷电冲击耐压	相间,相对地	kV	75	125	185
		雷电冲击耐压	断口	kV	85	145	215
		工频耐压1min	相间,相对地	kV	42	64	95
		工频耐压1min	断口	kV	50	79	110
4	零表压下的绝缘水平	工频耐压1min		kV	30
		反相耐压1min			30
		相电压5min			9
5	额定电流			A	630	630	630
6	额定开断负荷电流（0.05Mpa / 20℃时）			A	630	630	630
7	零表压下开断电流			A	630	630	630
8	峰值耐受电流			kA	50	50	50
9	额定短时关合电流			kA	50	50	50
11	额定短时耐受电流			KA/s	20/4	20/4	20/4
12	额定电缆充电开断电流			A	25	25	25
13	额定线路充电开断电流			A	16	16	16
14	额定闭环开断电流			A	630	630	630
15	激磁电流			A	21	21	21
16	额定电流开断次数			次	≥400	≥400	≥400
17	额定工作压力			Mpa	0.07	0.07	0.25
18	每相主回路电阻			μΩ	≤150	≤150	≤150
19	气体相对泄漏率			年	≤1%	≤1%	≤1%
20	SF6气体水份含量	出厂交接值		ppm	≤150	≤150	≤150
20	SF6气体水份含量	开关运行值		ppm	≤300	≤300	≤300
21	机械稳定性操作			次	6000	6000	6000
22	额定操作电压及辅助回路额定电压			V	DC 220/ 110/48/24	DC 220/ 110/48/24	DC 220/ 110/48/24
22	额定操作电压及辅助回路额定电压			V	AC 220/110	AC 220/110	AC 220/110
23	重量	M型		kg	115	125	135
23	重量	A型		kg	135	145	155
24	机构箱和控制器防护等级			IP44

外形尺寸（mm）				安装尺寸（mm）	套管爬距（mm）
	A	B	C	长×宽
12Kv	250	435	500	500×290	556
24kv	300	435	500	500×290	840
40.5Kv	350	435	500	700×290	1250

三、一二次融合成套柱上开关结构特点：

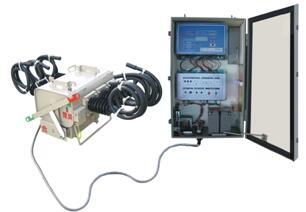

5.1 开关与控制器外观（型号：FLW34-12/24/40.5）

连接示意图

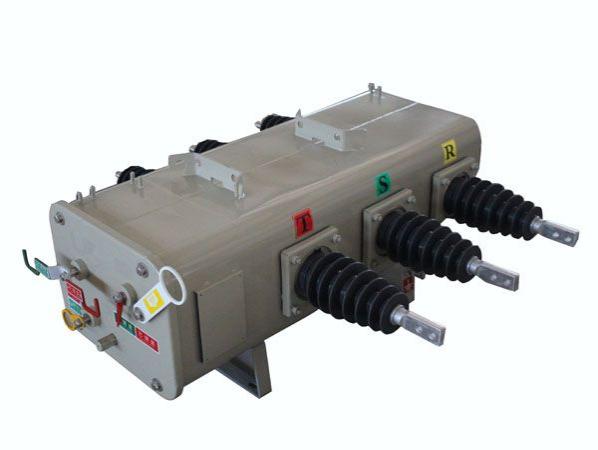

5.2 开关的外观与尺寸:

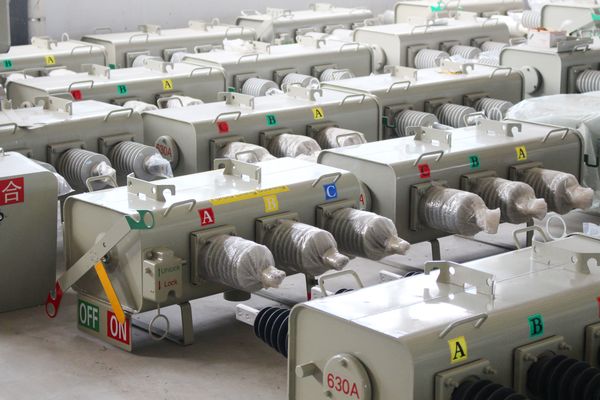

1. SF6负荷开关本体

1.1 FLW34-12柱上六氟化硫负荷开关，额定电流-开断电流 630A-20kA，配电动弹簧操动机构，操作电压DC24V。对地绝缘电阻大于1000MΩ。

1.2 负荷开关箱体材料采用3mm304不锈钢，防护等级不低于IP67；壳体上有位于在地面易观察的、明显的分、合闸位置指示器，指示器与操作机构可靠连接，指示动作可靠。应采用直径12mm的防锈接地螺钉，接地点标有接地符号。壳体表面凸起，不会长期存水。壳体具备搬运把手，避免拽拉出线套管。配置吊用的吊环，可使悬吊中的开关设备保持水平，吊链与任何部件之间没有摩擦接触，避免在吊装过程中划伤箱体表面喷涂层。铭牌采用304不锈钢制作，能耐风雨、耐腐蚀、保证使用过程中清晰可见，铭牌内容符合国家相关标准要求。

1.3 负荷开关配置三相电流互感器+零序电流互感器；电流互感器变比：相电流600/1；零序电流20/1。准确级：一次相电流：测量准确度等级为0.5级，保护5P10；零序一次侧输入电流1A~额定电流时，误差小于等于3%，一次电流100A时，误差小于等于10%。零序电压精度等级为3P。容量要求：容量要求：相：≥1VA（600A/1A），≥2.5VA（600A/5A）零序：≥0.5VA，满足配套需求（按照电缆12米长度考虑，与FTU和线损模块配合，满足线损计量及故障判定要求）。

1.4 配置及接口采用共箱式结构、弹簧机构。负荷开关内置1组电流互感器，提供Ia、Ib、Ic、I0电流信号；负荷开关内置1套零序电压传感器。航空插座，航空插头及电缆应采用全密封防水结构，焊线侧需用绝缘材料进行密封处理。零序电压传感器选用浙江华采产品，航空插头插座选用临沂龙立产品，铜洛合金材料。航空插头尺寸及定义见附件。四、一二次融合成套柱上开关尺寸：
