一.高压带电显示器概述:

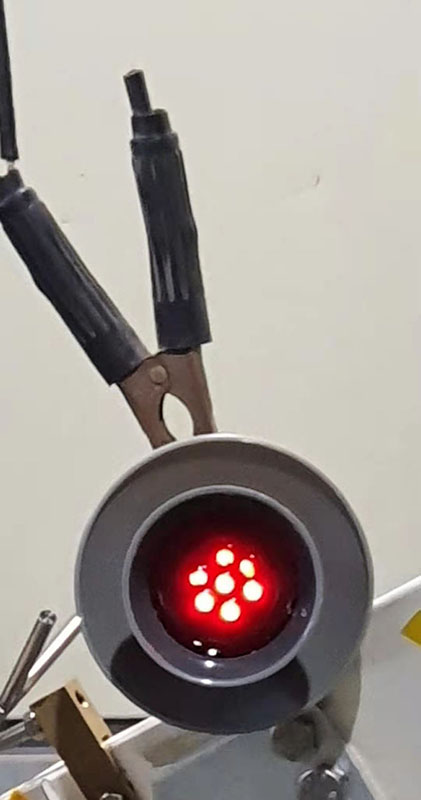

10KV-550KV电站线路系列闪光型等电位悬挂式高压带电显示器是一种直接安装在室内外高压（10～550kV）电气设备上、直观显示出高压电气设备是否带有运行电压的强闪光型提示性安全装置。当高压设备带有运行电压时，该显示器显示窗发出强烈闪光，警示人们高压设备带电。有电灯闪无电灯灭，让电看得见.

该显示器符合DL/T538-93《高压带电显示装置技术条件》和DL740-2000《电容型验电器》有关技术指标的综合要求。该显示器采用静电感应的原理，在高压设备周围电场的作用下，利用电场能达到强闪光显示高压带电目的。能准确可靠地将高压设备带电状况用强闪光的方式显示，即使在耀眼的室外强光下也能清晰可见。它的出现解决了长期以来"电不可见"的难题。可有效地防止由于人对设备带电状况不掌握而造成的高压触电事故及设备短路损坏事故。特别是对防止线路侧带电挂地线、带电合接地刀闸以及防止人员误触带电设备能够起到明显的警示作用，弥补防误闭锁装置的缺陷，

二．高压带电显示器产品特点：

1、警示性强

在高压设备带有运行电压时该显示黑能准确可靠地将高压设备带电状况用强闪光的方式显示。它直观、醒目，随时可见，有效防止误入带电间雨或带电合接地刀闸等引起的人身、设备事故，大大提亮检修人员的工作效率，彻底解决检修对，工作量大的难题。

2、可靠性高

该显示器是利用静电感应的原理，在高压设备周围电场的作用下，利用电场能达到强闪光显示高压带电，随时提醒，随时可见。该显示器不用其他辅助电源，直接安装在高压线上，设计方便合理节约能源。按照DL/T538-93《高压带电显示装置技术条件》和DL740-2000《电容型验电器》电力行业标准规定的技术要求整定。

3、使用寿命长，可达10万小时左右可长期不间断运行。所有配件均采用高效稳定节能环保材料。

4、安装方便，使用简单，永久免维护。此款显示器使用专用弹簧卡具，直接安装于高压电线高压电气设备上，可带电安装带电拆卸，处于等电位状态。使用绝缘杆搭配我公司专用安装工具即可带电安装。有效避免了申请停电的复杂手续，解决用户协调停电耽误生产的不必要麻烦和诸多不便，该显示器不受"过电压"影响，也不影响高压设备对地绝缘。

5、抗干扰性强，区分清楚该产品分相显示，不受邻相（路）干扰，不会出现"误指示。

6、全天候方式运行，室内室外均可安装，不受恶劣天气∶风雨雪雾和周围环填光亮阴暗的影响。

7、内配特殊器件，确保日照下20米范围内可靠观察带电情况我们组织专门技术团队研究开发定制特殊材料发光二极管，亮度大于2000 mcd，所有关健器件均选用特制专利配件，确保此款产品性能可靠，质量稳定。该款产品的发光亮度是同类产品的5到8倍； 8、宽电压特殊设计可广泛应用10~220kV高压带电电气设备，使用范围广。

三.高压带电显示器技术指标：

1、适用电压∶10~220 kV；

2、工作频率∶50~60Hz；

3、适用温度∶-25℃-＋70℃；

4、海拔∶3000米及以下地区；

5、起动电压Ut∶ 15%UφsUts70%Uφ（参照DL/T538-93《高压带电示装置技术条件》和DL740-2000《电容型验电器》标准综合设定。其中Uφ额定相电压）；

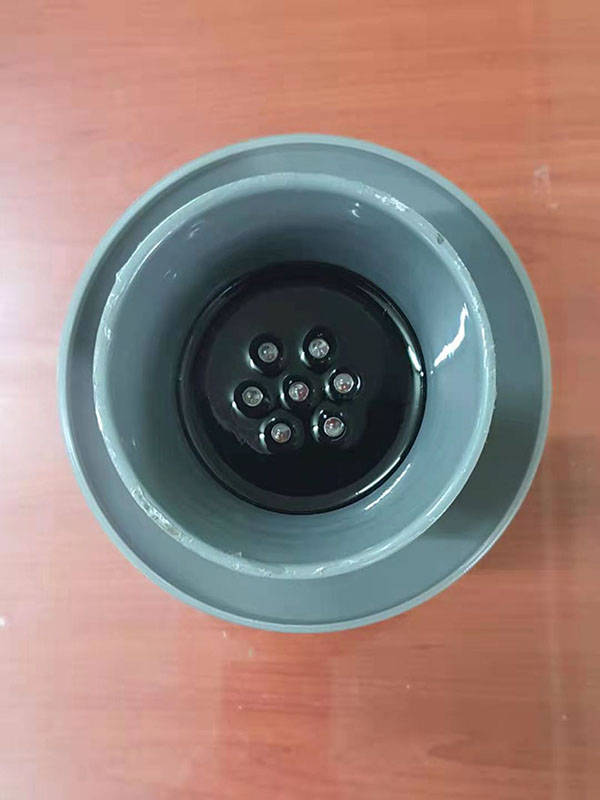

6、显示方式∶高亮度强闪光；

7、闪光频率∶ 30~60次/ Min；

8、使用场所∶室内外高压电气设备；

9、使用寿命；大于10年；

10，外形尺寸；见产品标签说明；

11、显示清晰度∶20米以内清晰可辨；

12、抗异相干扰能力∶系统正常运行时，三相正常显示；系统缺相运行时，带电相正常显示；无电相不显示。

四.高压带电显示器规格型号：

适用于10kV-550kV电压等级使用；

闪光型等电位悬挂式高压带电显示器适用于10kV-550kV电压等级使用，显示窗可进行调整方向；

五.高压带电显示器安装说明：

1、此款指示器夹具结构固定位置夹具、导线固定弹簧。

2、具体安装步骤为∶将拉开固定位置夹具与导线固定弹簧，然后将导线（电缆）穿过，先松开导线弹簧，再松开夹具，并让导线固定弹簧紧压导线，调整显示窗口，使其处于便于观察的位置即可。

六：高压带电显示器建议安装地:

● 安装在户外高压设备所有挂地线（接地刀闸）点附件，可有效防止带电挂地线事故发生；

● 安装于易于发生人员误触电设备的室外带电部件上；

● 安装在高压进出线附近，作为高压带电监视；

● 试验用升压器高电压带电监视；·分段母相邻点；

七：高压带电显示器安装方法：

● 在该显示器的弹簧夹具与导线接触的部位涂抹导电膏，已保证接触良好；

● 停电安装时，请将弹簧夹具固定在导线上，并调整显示器的显示窗，使其处于地面垂直位置；

● 带电安装时，使用绝缘杆配合专门的安装工具，将显示器的卡具开口对准导线并向上推即可困定导线上，然后使用绝缘杆调整显示窗与地面垂直；

● 带电拆卸时，使用绝缘杆配合专门的拆卸工具拆卸，拆卸时，可采用另外的绝缘杆固定导线；

● 安装过程应遵循DL-408-91《电业安全工作规程》规定，

八：高压带电显示器使用注意事项：

● 此款产品与其安装所处的高压带电体是等电位，故安装运行后也是高电压；此款产品凸高E设备必须有电一连接在10KV配电线路中普采用绝修要要空线，右需安表带电指示启C须A提线接若直接安装在号线绝缘护套上，显示器将无法作；若需要带电安装与拆卸，必须采用专用配套工具；不得将该显示器替代高压验电器使用，有关验电工作请参照国家相关规定。
